变频电缆
3+3变频器用电力电缆是根据变频器与电机相匹配的结构特点以及电磁兼容(EMC)、分布电容、波阻抗等技术要求一体化设计制造，符合现代变频器技术发展要求，并摒弃传统普通电力电缆原有结构而采用新型对称(3+3)屏蔽结构，是一种具有变频配套性好的产品，用于变频器与电机之间的电力传输。
分享到
- 产品描述
-
产品介绍
3+3变频器用电力电缆是根据变频器与电机相匹配的结构特点以及电磁兼容(EMC)、分布电容、波阻抗等技术要求一体化设计制造，符合现代变频器技术发展要求，并摒弃传统普通电力电缆原有结构而采用新型对称(3+3)屏蔽结构，是一种具有变频配套性好的产品，用于变频器与电机之间的电力传输。
型号和名称
型 号 名 称 BPYJVP 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频器用电力电缆 BPYJVP1 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕屏蔽变频器用电力电缆 BPYJVP2 铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频器用电力电缆 BPYJVP1-2 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用电力电缆 BPYJVP1-3 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铝塑复合带屏蔽变频器用电力电缆 BPYJVP2/22 铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽铠带铠装变频器用电力电缆 WDZ-BPYJYP 铜芯交联聚乙烯绝缘铜丝编织屏蔽无卤低烟阻燃变频器用电力电缆 WDZ-BPYJYP1 铜芯交联聚乙烯绝缘铜丝缠绕屏蔽无卤低烟阻燃变频器用电力电缆 WDZ-BPYJYP2 铜芯交联聚乙烯绝缘铜带绕包屏蔽无卤低烟阻燃变频器用电力电缆 WDZ-BPYJYP1-2 铜芯交联聚乙烯绝缘铜丝缠绕铜带绕包屏蔽无卤低烟阻燃变频器用电力电缆 WDZ-BPYJYP1-3 铜芯交联聚乙烯绝缘铜丝缠绕铝塑复合带屏蔽无卤低烟阻燃变频器用电力电缆 WDZ-BPYJYP2/23 铜芯交联聚乙烯绝缘铜带绕包屏蔽钢带铠装无卤低烟阻燃变频器用电力电缆 规格
型 号 芯数 电压等级/KV 主线芯标称截面/mm2 中性线芯标称截面/mm2 BPYJVP
BPYJVP1
BPYJVP2
BPYJVP1-2
BPYJVP1-3
BPYJVP2/22
WDZ-BPYJYP
WDZ-BPYJYP1
WDZ-BPYJYP2
WDZ-BPYJYP1-2
WDZ-BPYJYP1-3
WDZ-BPYJYP2/233+3 0.6/1 4
6
10
16
25
35
50
70
95
120
150
185
240
3001.0（0.75）
1.5（1.0）
2.5（1.5）
4（2.5）
4
6
10
10
16
25
25
35
50（35）

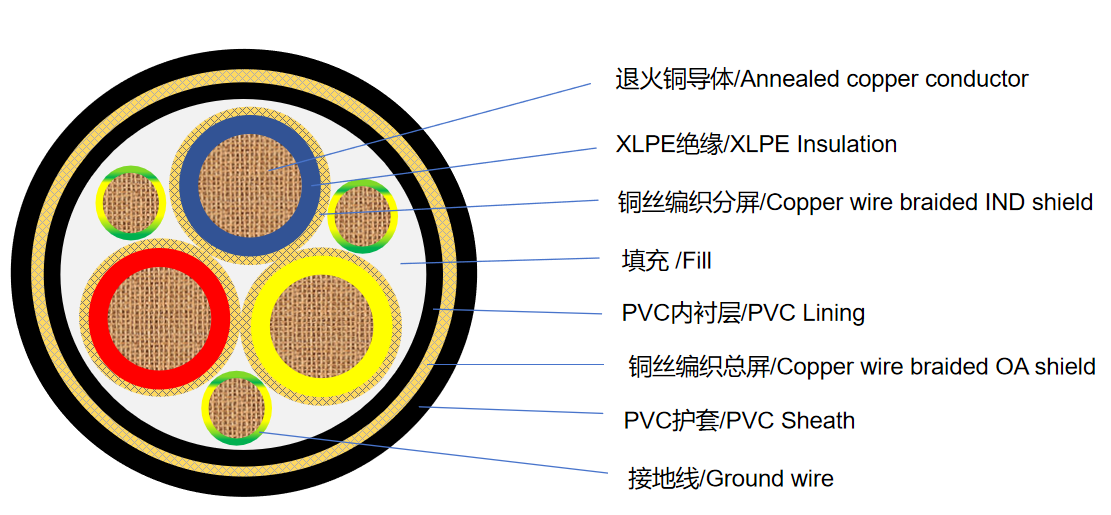

50电缆结构
电缆特性
1、电缆导体长期允许高工作温度为 90℃。
2、短路时(长持续时间不超过 5s)，电缆导体高温度不超过 250℃。
3、绕包屏蔽型电缆敷设的弯曲半径不小于电缆外径的15倍，缠绕屏蔽型电缆敷设的弯曲半径不小于电缆外径的20倍。
